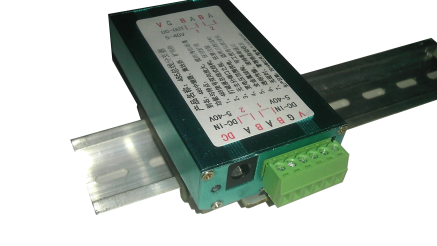

我司研發的《新型485分支器》本產品為我司自主研發設計產品，有技術創新與缺點改良的特點。適用于采用485通訊的各個行業設備的總線通訊的解決方案。

產品別名：485分支器、中繼器、集線器、擴展器。

一、 產品功能（485分支、中繼器、集線器、擴展功能）

1、 分支功能：將一條主干線分成多條主干線功能。

2、 中繼功能：傳輸距離不能滿足需要，通過中繼放大擴展距離。

3、 集線功能：把多條主干線集中到一起進行集中管理。

4、 擴展功能：對組網功能、距離、方式的擴展以提高適應能力。

二、 應用范圍

三、 設備參數

1、工作電源：寬電壓低功耗，電壓DC +5--40V  電流15mA, 動態30mA。

2、分支路數：4路總線分支，無序連接（沒有進出、主次之分，完全自由連接）。

四、 組網結構

打破原總線式結構，任意方式擴展。只要沒有形成循環回路即可，下文中有組網結構示

意圖可供參考。

注：循環回路指連接中有環形回路，在通訊中造成本機發的信號經過環形回路又

回到本機，從而造成信號在回路中無限循環收送。

產品特點：

1、 此設備解決了485總線對布局結構的束縛性，無主分之別可任意聯接。

2、 用于485信號雙向放大，提高線路輸出功率，可加倍延長通訊距離。

3、 網絡中任一485設備發出的信息可被透明傳輸到網絡中的其它所有設備中，從而實現分支、集線、中繼、擴展多功能合為一體，而無需更改硬件兼容性十分強大。

4、 要注意的是：根據485通訊特性，如果是少發多收（即少數設備具有收發指令功能，而多數設備為只接收指令）的通訊模式，則連接的設備數將沒有限制。如果是多發多收（即大多數或全部設備都具有收發指令的功能）的通訊模式則要根據設備數量在軟件中解決通訊占線的問題，因為全部設備都需要在總線中收發信息，故設備越多占線概率則越大。這并非我們設備缺陷而是所有485類型的通訊時都要注意的問題。
